Modi für die Messpunkte
Messpunkte werden mit dem Modus 'Standard gesetzt'. Ein anderer Modus bestimmt das Verhalten der Messpunkte. Folgende Modi sind vorhanden:
- Standard
- Fixe Winkel
- Schnittpunkt
Standard
Dies ist der normale Messpunkt-Modus. Der Messpunkt kann frei im Raum positioniert werden und hat keine Wirkung auf andere Punkte.
Fixe Winkel
In diesem Modus werden Markierungen in einem 0, 45 oder 90 Grad Winkel zueinander ausgerichtet. Du benötigst 3 oder mehr Messpunkte.

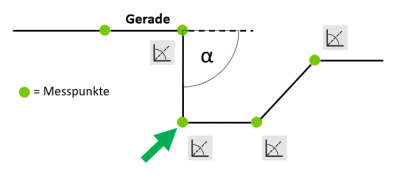

Der mit dem grünen Pfeil markierte Punkt wird in den Modus 'Fixe Winkel' versetzt. Seine Punktposition wird dann so angepasst, dass der Winkel Alpha (α) einen Winkel von 0, 45 oder 90 Grad in Bezug auf die vorherige Gerade bildet.
Hinweis: Um die Entfernungen zwischen den Punkten nicht zu stark zu verändern, wird auch die Position von dem Punkt davor leicht angepasst. Dies bewirkt, dass die Winkel leicht von den idealen Winkelwerten abweichen können.
Schnittpunkt
In diesem Modus werden zwei Geraden verlängert, um einen Schnittpunkt zu ermitteln. Du benötigst insgesamt 5 Punkte:
- je 2 Punkte für die beiden Geraden
- einen mittleren Punkt, der zum Schnittpunkt wird
So aktivierst Du den Schnittpunktmodus:

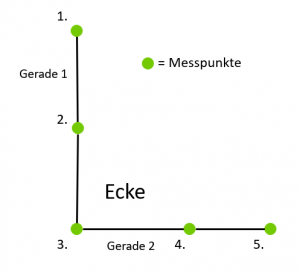

- Schalte den mittleren Punkt (im Bild Punkt 3) in den Modus
Schnittpunkt - Die Position des Schnittpunkts wird automatisch auf Basis der beiden Geraden berechnet
- Der Schnittpunkt erscheint grau und kann nicht mehr bewegt werden
- Die beiden Nachbarn erhalten automatisch ebenfalls den Modus Schnittpunkt
Um den Modus zu deaktivieren, setzte einen der Punkte zurück in den Modus Standard
